스웜과 오버레이 네트워크

docker network ls 명령어는 네트워크 목록을 보여준다. 스웜에 스택을 배포했다면 범위가 swarm인 오버레이 네트워크를 볼 수 있다. 오버레이 네트워크는 서로 다른 노드에 생성된 컨테이너 간 연결을 처리한다.

$ docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
c6ef5b2ea943        bridge              bridge              local
da6c7575bf20        docker_gwbridge     bridge              local
b30ace236245        host                host                local
c8c1e9h5214o        ingress             overlay             swarm
vwes54i1ysyh        simple_default      overlay             swarm

오버레이 네트워크 중 ingress 네트워크는 호스트(노드)에서 서비스로의 포워딩을 담당한다. 외부에 포트를 공개한 서비스를 스웜에 배포하면 ingress 네트워크에 서비스를 참여시키고 다음의 두 IP를 할당한다.

  • 서비스에 대한 가상 IP
  • 서비스의 각 컨테이너에 대한 IP

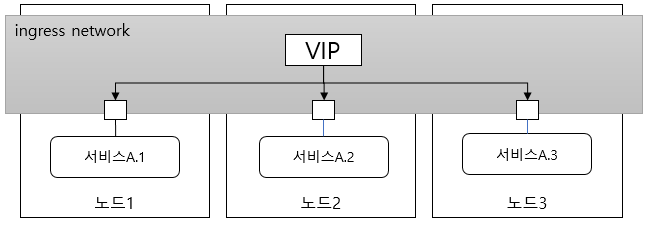

각 노드는 외부에 개시된 서비스 포트로 요청이 오면 ingress 네트워크의 가상 IP로 전달한다. 가상 IP는 ingress 네트워크에서 서비스에 접근할 때 사용할 IP이다. 가상 IP에 전달된 요청은 다시 컨테이너의 IP로 전달된다. ingress 네트워크에 참여한 서비스의 각 컨테이너는 ingress 네트워크 내에서 고유 IP를 갖는다.

docker network inspect ingress 명령어 실행하면 ingress 네트워크 내에 생성된 서비스의 VIP와 각 컨테이너에 할당된 IP를 확인할 수 있다.

스웜에 스택을 배포하면 스택을 위한 오버레이 네트워크도 생긴다. 다음 컴포즈 파일을 보자.

version: "3.6"
services:
  mysql:
    image: mysql:5.7
    environment:
      - MYSQL_ROOT_PASSWORD=rootpw
    deploy:
      replicas: 1
  adminer:
    image: adminer
    ports:
      - "8080:8080"
    deploy:
      replicas: 1

이 파일에는 네트워크 설정이 없다. 이 경우 스웜은 스택을 위한 네트워크를 생성한다. 이때 네트워크 이름은 "스택명_default"가 된다. 예를 들어 위 설정을 이용해서 이름이 dbadmin인 스택을 배포하면 dbadmin_default인 네트워크를 생성한다.

스택을 위한 오버레이 네트워크는 스택에 속한 서비스가 서로 통신할 때 사용된다. 위 설정의 경우 mysql 서비스와 adminer 서비스가 서로 통신할 때 스택을 위한 오버레이 네트워크를 사용하게 된다.

오버레이 네트워크와 서비스

default 이름 대신에 직접 네트워크 이름을 지정할 수 있다. 컴포즈 파일에 networks 키를 이용해서 사용할 네트워크를 지정하면 된다. 다음은 설정 예이다.

version: "3.6"
services:
  mysql:
    image: mysql:5.7
    environment:
      - MYSQL_ROOT_PASSWORD=rootpw
    networks:
      internal:
        aliases:
          - db
    deploy:
      replicas: 1
  adminer:
    image: adminer
    ports:
      - "8080:8080"
    networks:
      - internal
    deploy:
      replicas: 1

networks:
  internal:

가장 하단에 networks 키는 네트워크 이름 목록을 값으로 갖는다. 위 설정에서는 이름이 internal인 네트워크만 설정했다. 여기서 internal은 오버레이 네트워크다.

서비스 설정에 networks 키 값으로 internal을 추가하면 해당 서비스는 internal 네트워크에 묶인다. 위 설정은 mysql 서비스와 adminer 서비스를 둘 다 internal 네트워크에 연결했다.

aliases는 네트워크 내에서 서비스를 참조할 때 사용할 별칭을 추가한다. mysql 설정은 db를 별칭으로 추가했다. 같은 네트워크를 사용하는 서비스는 서비스 이름과 별칭을 사용해서 다른 서비스에 연결할 수 있다. 위 설정에서 adminer 서비스의 컨테이너는 'mysql'이나 'db'를 이용해서 mysql 서비스에 연결할 수 있다. 실제 서비스 이름인 '스택명_mysql'로도 접근할 수 있다. 물론 다른 네트워크에서는 이 이름들로 접근할 수 없다.

외부 오버레이 네트워크 사용

각 스택의 서비스를 같은 네트워크에 참여시키고 싶다면 오버레이 네트워크를 스웜 수준에서 생성하고 스택에서 이 네트워크를 참조하면 된다. 오버레이 네트워크를 생성할 때는 -d (--driver) 옵션 값으로 overlay를 지정하면 된다.

$ docker network create -d overlay service-net

컴포즈 파일에서는 external 옵션을 true로 지정해서 해당 네트워크가 스택 외부 자원임을 명시한다.

version: "3.6"
services:
  mysql:
    image: mysql:5.7
    environment:
      - MYSQL_ROOT_PASSWORD=rootpw
    networks:
      service-net:
        aliases:
          - db
    deploy:
      replicas: 1
  adminer:
    image: adminer
    ports:
      - "8080:8080"
    networks:
      service-net:
        aliases:
          - web
    deploy:
      replicas: 1

networks:
  service-net:
    external: true

위 설정을 이용해서 스택을 생성하면 스택의 서비스는 service-net 네트워크에 참여한다. service-net에 참여하는 서비스는 서비스 이름과 alias를 이용해서 각 서비스에 연결할 수 있다.
